Individuelles Hitzeschutzblech für Ford (E510D 928F-9N454 BA) – Präzise gefertigt & passgenau (156637)
Kundenwunsch / Problem:
Unser Kunde Johannes benötigt ein neues Hitzeschutzblech für den Abgaskrümmer seines Ford-Fahrzeugs. Das ursprüngliche Bauteil weist deutliche Verschleißerscheinungen auf und hat bereits Korrosionsschäden erlitten, die seine Funktion erheblich beeinträchtigen. Da das Hitzeschutzblech eine wesentliche Rolle beim Schutz benachbarter Bauteile spielt, ist ein Austausch dringend erforderlich, um weitere Schäden und mögliche Sicherheitsrisiken zu vermeiden.
Johannes hat sich an uns gewandt, da das Originalteil mit der Teilenummer E510D 928F-9N454 BA nicht mehr verfügbar ist. Er sucht eine hochwertige Alternative, die eine perfekte Passform bietet und dieselben Schutzfunktionen erfüllt.
Teilebeschreibung: Hitzeschutzblech für Abgaskrümmer – Teilenummer E510D 928F-9N454 BA
Das Hitzeschutzblech mit der Teilenummer E510D 928F-9N454 BA ist ein speziell entwickeltes Bauteil für verschiedene Ford-Modelle, insbesondere für Fahrzeuge mit leistungsstarken Verbrennungsmotoren, die hohe Abgastemperaturen erzeugen.
Das Blech besteht ist so geformt, dass es sich dass es sich optimal an den Abgaskrümmer anschmiegt. Seine spezielle Konstruktion ermöglicht eine gezielte Ableitung der Wärme und verhindert gleichzeitig, dass diese auf umliegende Bauteile übergreift. Dadurch wird die Temperatur im Motorraum reguliert und empfindliche Komponenten wie Kabel, Kunststoffteile oder elektronische Steuergeräte vor Schäden bewahrt.
Mustererstellung für das Hitzeschutzblech

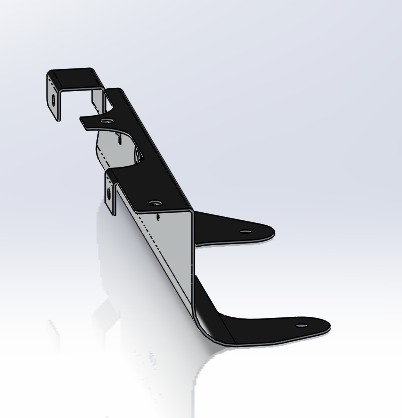

Unser Kunde Johannes hat uns ein Muster geschickt, um an seinem Ford das benötigte Hitzeschutzblech zu verbauen. Anhand dieses Musters können wir die Zeichnung für das Hitzeschutzblech von Johannes erstellen. So stellen wir sicher, dass das neue Bauteil perfekt passt und die gleichen Schutzfunktionen wie das Originalteil erfüllt.

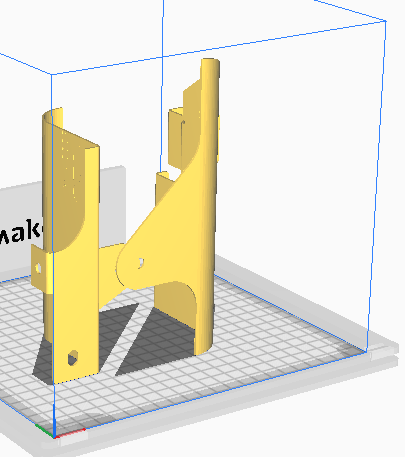

3D-Prototyping
Um die Passgenauigkeit des Hitzeschutzblechs sicher zu stellen, drucken wir vorab ein 3D-Modell für Johannes aus, um es an seinem Ford zu testen, um zu schauen ob noch Anpassungen gemacht werden müssen, da die Maße teilweise nicht exakt zu ermitteln sind, da das Hitzeschutzblech zum Teil verbogen ist.
Deshalb kann es sein, dass wir nach dem ersten Testlauf noch kleinere Korrekturen vornehmen müssen, um die perfekte Passform zu gewährleisten.
Info zum Bild!!: Nicht wundern: Das Testmodell kommt zweiteilig, da es für unseren 3D-Drucker zu groß ist, um es aus einem Stück zu drucken. Diese Trennung hat jedoch keinen Einfluss auf die finale Passform des Endprodukts.

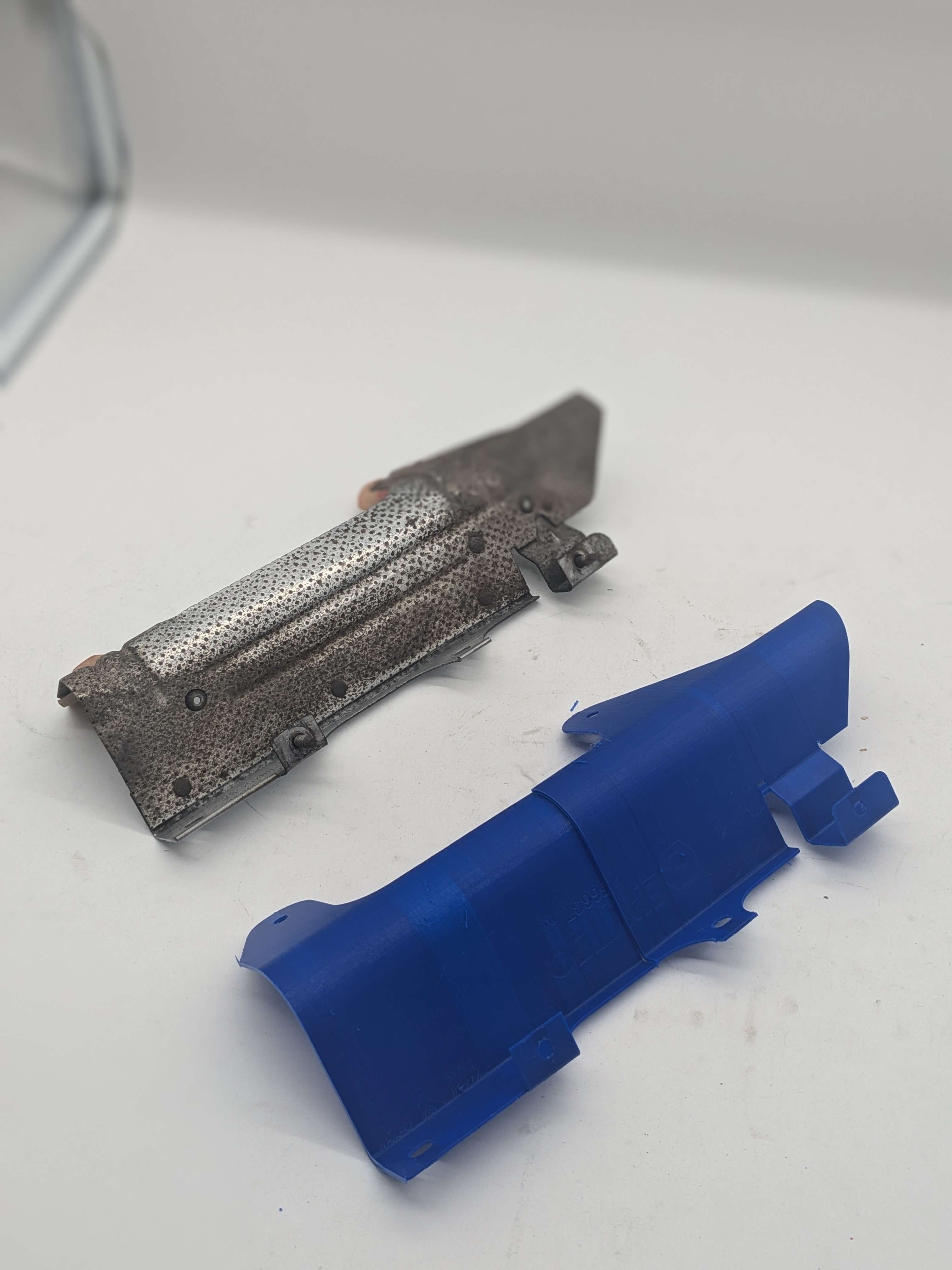

Hier siehst du einmal das 3D-Modell im Vergleich zum originalen Hitzeschutzblech für den Abgaskrümmer des Ford ( E510D 928F-9N454 BA)

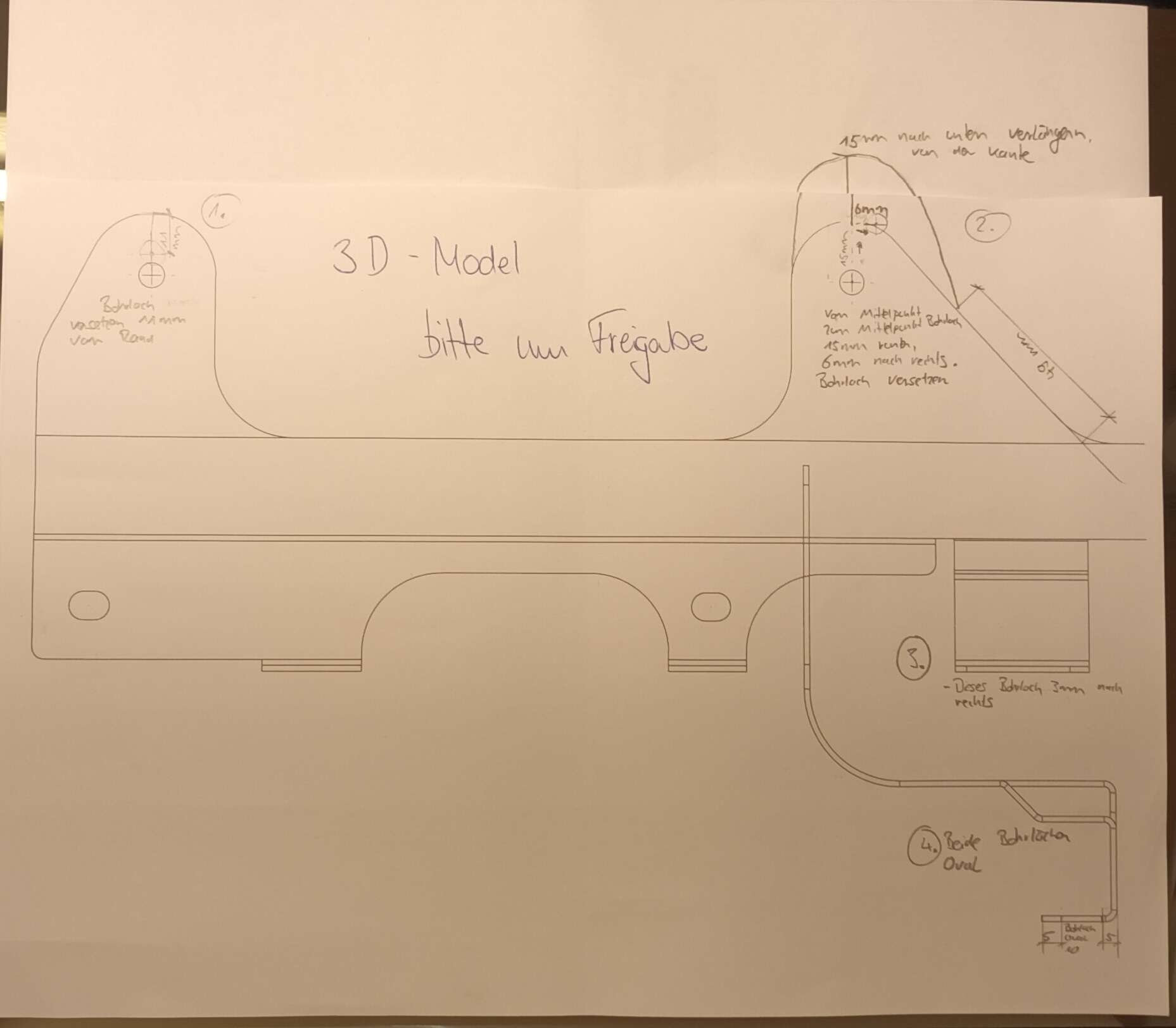

Änderungswünsche von Johannes und Anpassungen
- Das Bohrloch soll 11 mm Richtung Außenkante versetzt werden.
- Das Hitzeschutzblech soll an einer bestimmten Stelle 15 mm verlängert werden, wodurch auch das Bohrloch entsprechend angepasst werden muss:
- 15 mm Richtung Außenkante
- 6 mm nach rechts
- Ein weiteres Bohrloch soll 3 mm nach rechts verschoben werden.
- Beide Bohrlöcher sollen oval sein, damit zu den Außenkanten jeweils noch 5 mm Material verbleibt und somit genügend Stabilität gewährleistet ist.

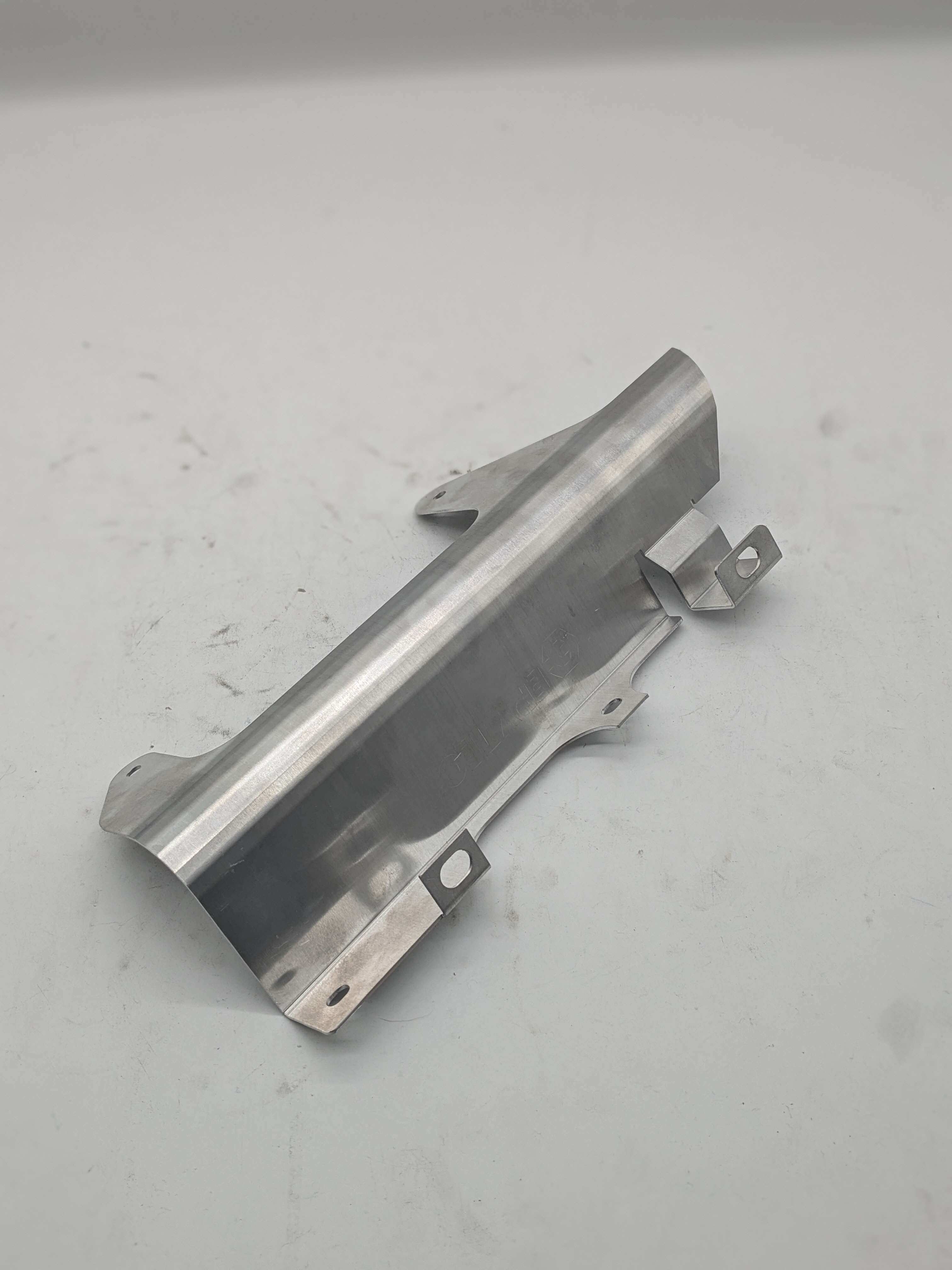

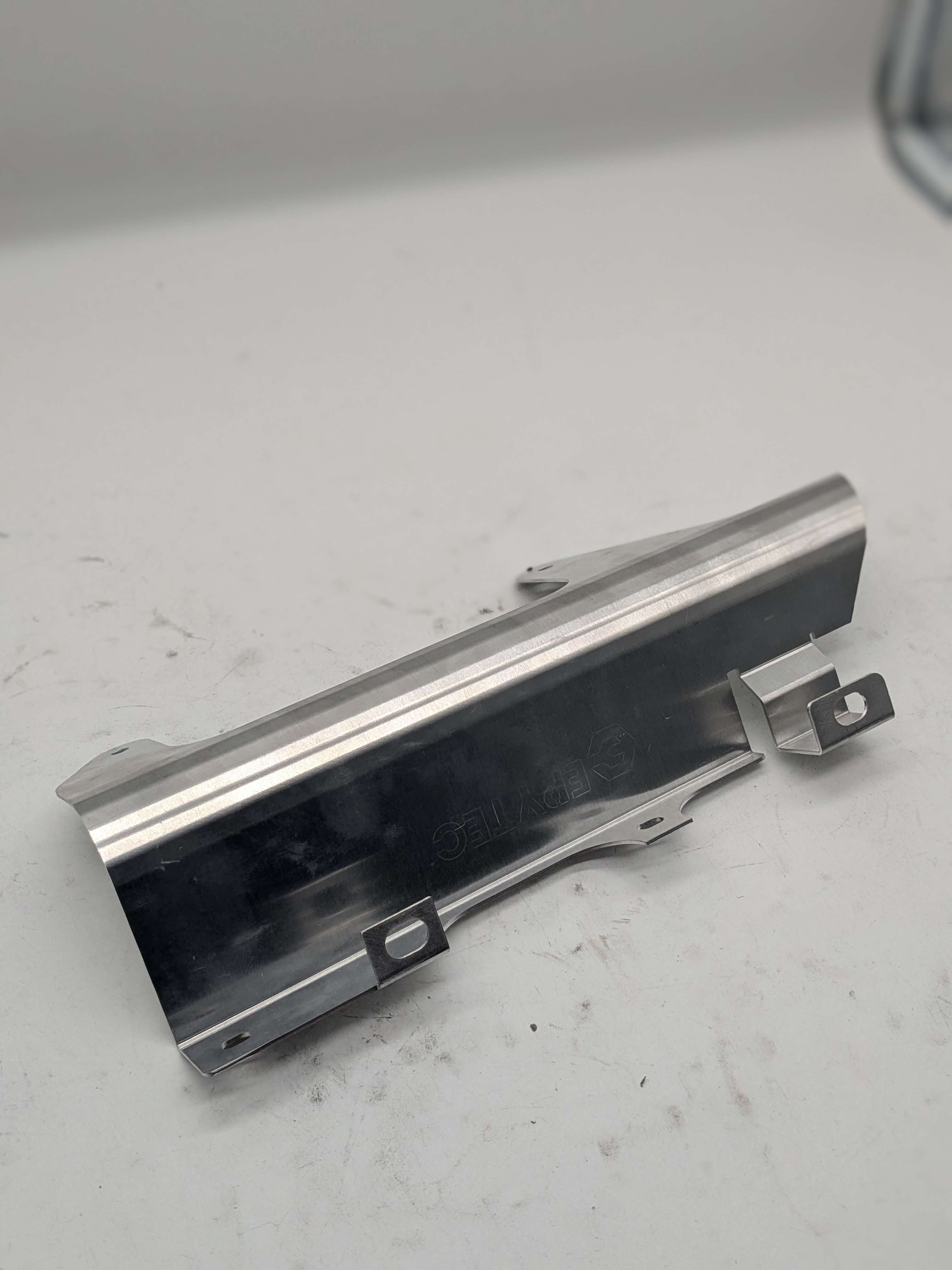

Fertigung des finalen Hitzeschutzblechs
