Transformation de l'Audi A4 8D modèle 97 en système de freinage céramique Audi S8 4E avec disques de frein 356x28mm

Conversion de l'Audi A4 8D modèle 97 en système de freinage céramique Audi S8 4E avec disques de frein 356x28mm.

Le souhait / problème du client :

Notre client Torsten souhaite monter sur son Audi A4 8D modèle 97 le système de freinage céramique suivant avec ces composants sur son essieu arrière :

Disques de frein de la S8 4E 356x28mm, référence 4E0 615 602G
Système de freinage céramique de la Audi S8 4E, référence : 4E0 615 107/108
Pour le montage, il faut utiliser soit le moyeu de roue de la RS6 4B dans la fusée d'essieu A4 d'origine, soit un adaptateur pour le centrage de la roue.

Notre réalisation / solution :

Torsten a saisi toutes les dimensions nécessaires dans notre configurateur d'étriers de frein et a été guidé pas à pas sur ce qu'il fallait faire. Sur la base des dimensions saisies, un fichier est automatiquement généré pour notre imprimante 3D. Cela a permis à Torsten d'économiser l'argent nécessaire à la réalisation d'un dessin.

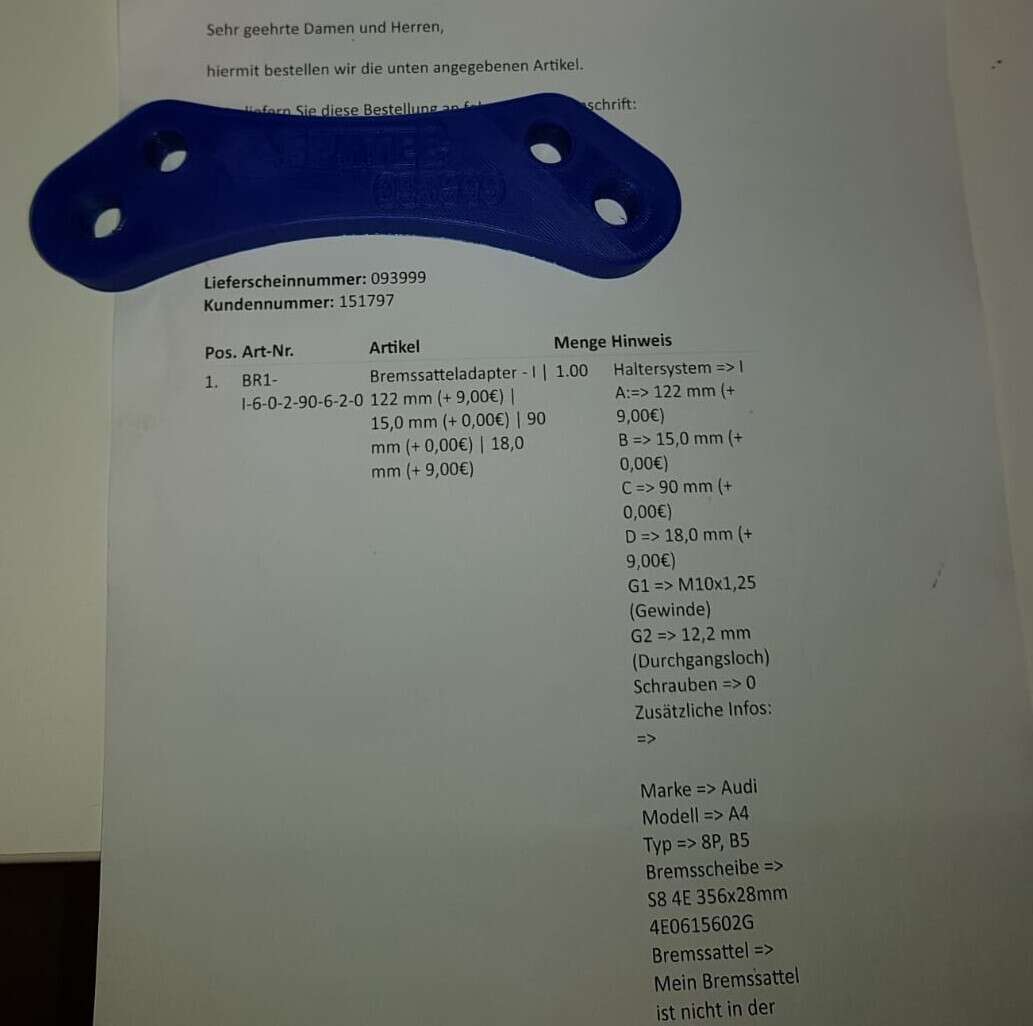

Prototypage en 3D

Le prototype final est envoyé au préalable à Torsten afin de vérifier que tout est parfaitement ajusté et que le système de freinage céramique peut être monté.

Après l'essai de montage, Torsten nous a informés qu'il fallait encore procéder à 1 ou 2 petites modifications pour que tout soit parfaitement ajusté. Nous avons directement mis en œuvre ces modifications et pouvons maintenant commencer à fabriquer les adaptateurs de réglage.

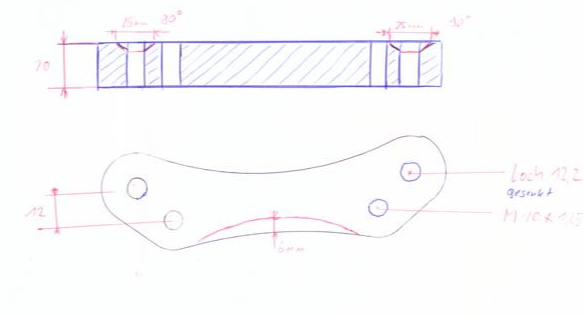

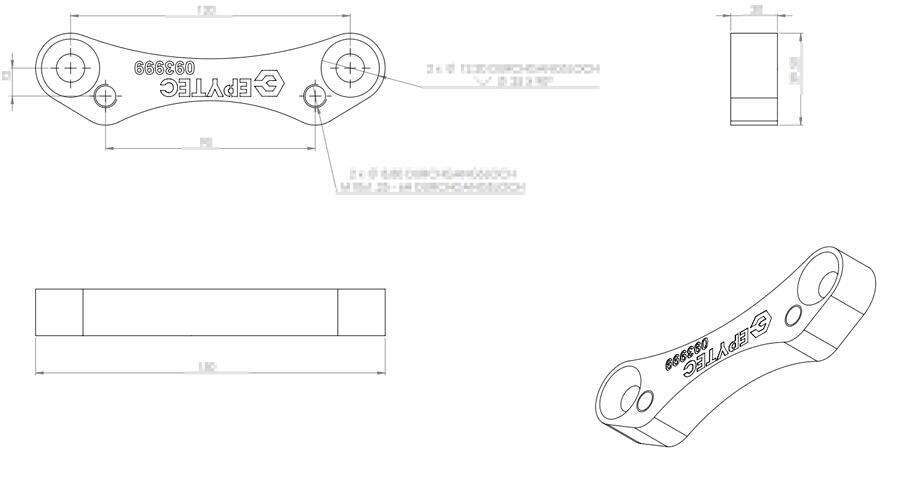

"Comme vous pouvez le voir dans l'annexe, quelques modifications sont nécessaires. L'épaisseur de l'adaptateur passe de 18 mm à 20 mm. La distance axiale entre les trous intérieurs et les trous extérieurs est réduite de 15mm à 12mm. Le rayon intérieur de l'adaptateur est trop plat. Le rayon est augmenté de 6 mm. Les trous extérieurs (trou de passage de 12,2mm) sont abaissés à 25mm 90 degrés. Le dessin et la photo de l'adaptateur en plastique modifié sont joints".

Fabrication

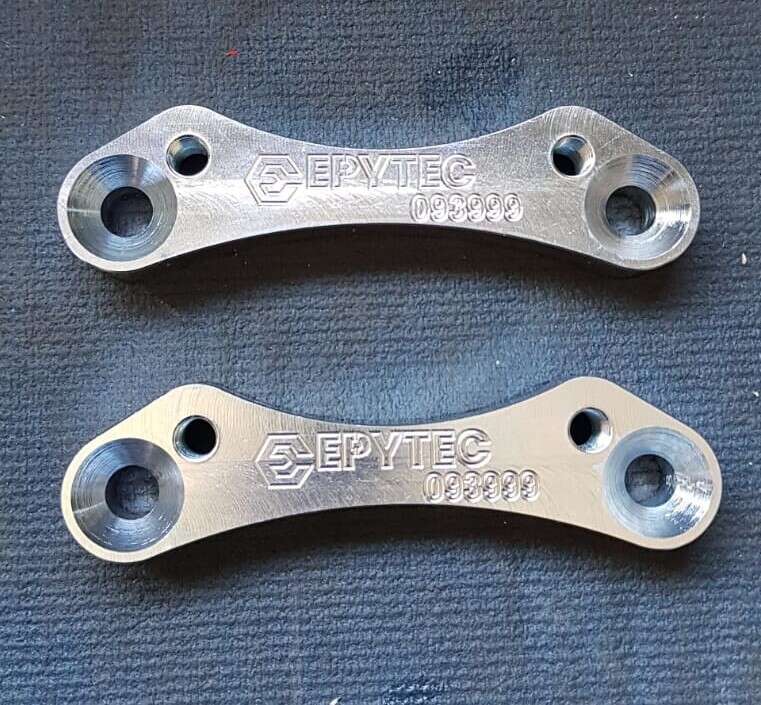

Après avoir reçu l'autorisation de Torsten, nous fraisons maintenant l'adaptateur de tuning de frein pour l'Audi A4 8D modèle 97 pour qu'il soit parfaitement adapté. Celui-ci est ensuite envoyé chez l'affineur de surface.

Montage et Test

L'adaptateur tuning est maintenant arrivé chez nous, chez le préparateur de surface, nous avons envoyé l'adaptateur d'étrier de frein directement à Torsten pour qu'il puisse monter le système de freinage céramique de l'Audi S8 4E avec les disques de frein 356x28mm sur son Audi A4 8D modèle 97.
