Instructions de montage pour l'article n° 1072, tu trouveras ici la procédure à suivre étape par étape.
Préparation :
- Faire tremper les nouveaux disques à lamelles fournis dans l'huile de boîte de vitesses pendant environ 1 heure.
- Démonter l'embrayage.
- Avant de démonter l'embrayage, fais une marque pour qu'à la fin tu saches à nouveau dans quelle position le couvercle doit être monté.
- Tu peux maintenant ouvrir l'embrayage et retirer toutes les bagues Simmerring, les couvercles, les disques à lamelles et les bagues intermédiaires en acier de l'embrayage. Les anciens disques à lamelles ainsi que les bagues intermédiaires en acier et la petite bague de fermeture en acier peuvent être mis de côté.
Montage:
- Les disques intermédiaires en acier et les disques à lamelles, de petit diamètre, sont d'abord montés dans cet ordre. (de bas en haut)
Très important:

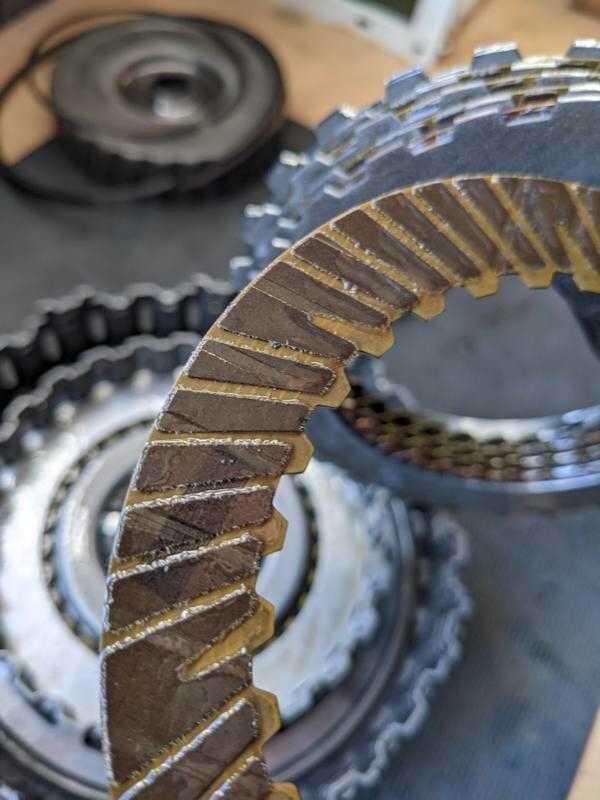

- Pour les petits disques, tu dois veiller à les insérer dans l'embrayage avec le repère (barre noire) tourné vers toi, sinon l'huile de transmission est expulsée de l'embrayage, ce qui ne doit pas être le cas !
- On insère d'abord un anneau intermédiaire en acier, puis un disque à lamelles et toujours en alternance jusqu'à la dernière lamelle.
- Pour la dernière lamelle, l'ensemble devrait alors ressembler à ceci

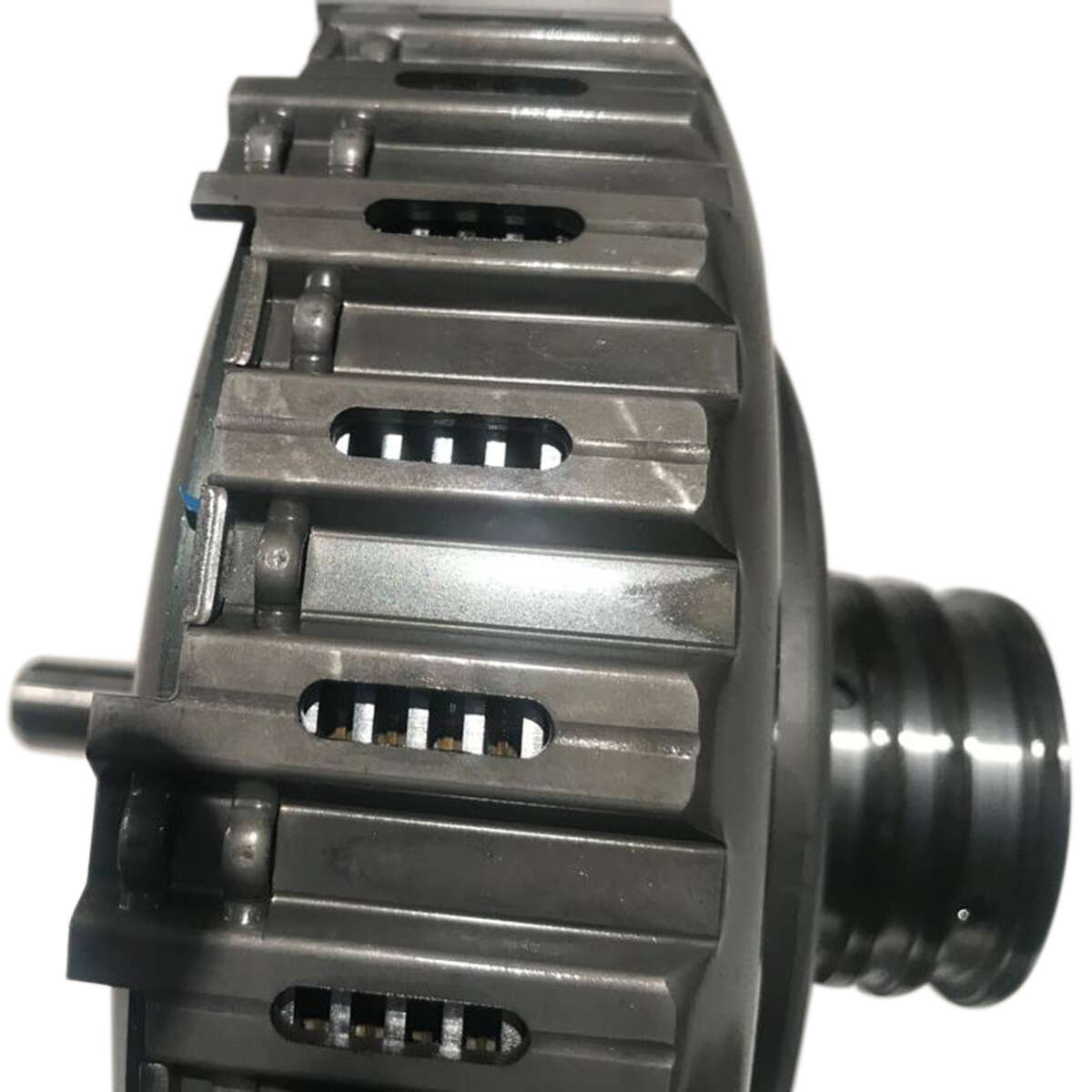

- Remettre le couvercle en place avec la denture. Lors du montage du couvercle, il faut veiller à ce qu'il soit bien en place jusqu'en bas. Le cas échéant, il faut déplacer légèrement les lamelles sur la denture pour qu'elles soient bien alignées et que le couvercle soit bien fermé.
- Monter ensuite la bague de fermeture et sécuriser à nouveau le tout avec la bague Simmerring. Monter ensuite le "grand" couvercle
- Ensuite, les grands disques à lamelles et les disques intermédiaires en acier peuvent être montés dans cet ordre.
- On insère d'abord un anneau intermédiaire en acier, puis un disque à lamelles et toujours en alternance jusqu'à la dernière lamelle.
- Pour les grandes lamelles, le sens de montage n'est pas important, car elles sont symétriques.

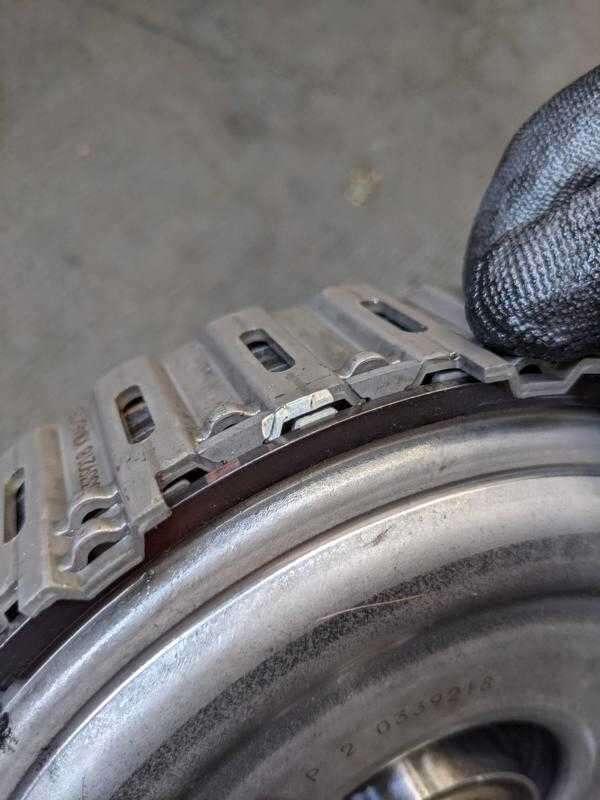

- Pour finir, il faut monter la bague de fermeture
- Il faut ensuite le bloquer à nouveau avec la bague Simmerring.
- Le couvercle peut maintenant être remonté. Remonter le couvercle à l'endroit marqué au début et le fixer avec la bague Simmerring. Il faut veiller à ce que la bague Simmering soit montée de manière à ce que le pivot du couvercle ne se trouve pas sur son chemin.
- Important ! Il faut veiller à ce que la bague Simmering soit montée de manière à ce que le pivot du couvercle ne se trouve pas sur son chemin.
- L'accouplement peut maintenant être remis en place.
!Important!
- L'embrayage doit également être réajusté.
- ✓ Transmission de puissance jusqu'à 700 Nm
- ✓ Golf 5, Eos, Beetle, Passat, Audi A3, TT
- ✓ transmission DSG 6 vitesses DQ250 (02E)
Encore des questions ou une demande?
- Alors contacte-nous simplement via notre formulaire de contact (cliquer ici)
