Mercedes AMG Bremsanlage Upgrade

Bremsenumbau des Mercedes MB S63 AMG Vorder- und Hinterachse auf die
6-Kolben Brembo Anlage Tuning Adapter

Du willst auf eine größere Bremsanlage umbauen, findest jedoch keine Möglichkeit deine Wunschanlage zu adaptieren bzw. weißt nicht, ob es überhaupt möglich ist?

Dann bist du hier auf unserem Blog genau richtig gelandet.

Hier erfährst du mehr darüber, wie wir die gleichen Probleme von Kunden gelöst haben, die du bei deinem Umbau auch haben kannst. Im Folgenden siehst du unseren Ablauf für eine Bremssattelsonderanfertigung.

Projekt

Umbau für die Vorder- und Hinterachse eines Mercedes MB S63 AMG auf die Brembo 6-Kolben Anlage mit der Brembo GTR Bremsscheibe 405x34 cm

Planung

Im Folgenden handelt es sich um einen Umbau für die Vorder- und Hinterachse auf die GTR Brembo 6-Kolben Sättel (20A09202) mit der Brembo GTR Bremsscheibe (103.9502E) auf einen Mercedes MB S63 AMG (Bj. 2017).

Nach Anfrage von unserem Kunden Christian per Mail über sein Umbauvorhaben, setzte sich unser Techniker Julian direkt ans Telefon und sprach das Vorhaben mit ihm durch.

Er erklärte ihm wie der Ablauf einer Sonderanfertigung bei uns läuft. „Zuerst sendest du uns die Achse, Bremssättel und Scheiben, damit wir die da haben und alles vermessen können! Daraufhin fertigen wir eine CAD Zeichnung an und drucken diese als Muster auf unserem 3-D-Drucker, zum direkten Testen an der Achse. Wenn alles passt, fertigen wir den Adapter an der Fräße, verzinken ihn und testen den fertigen Adapter im Anschluss noch einmal, um sicher zu gehen, dass wirklich alles passt und der Adapter verbaut werden kann. "

Für Christian passte alles und erteilte uns den Auftrag die Adapter für Vorder- und Hinterachse zu fertigen. In den nächsten Abschnitt siehst du den kompletten Vorgang mit Bildern dokumentiert.

Ankunft der Teile

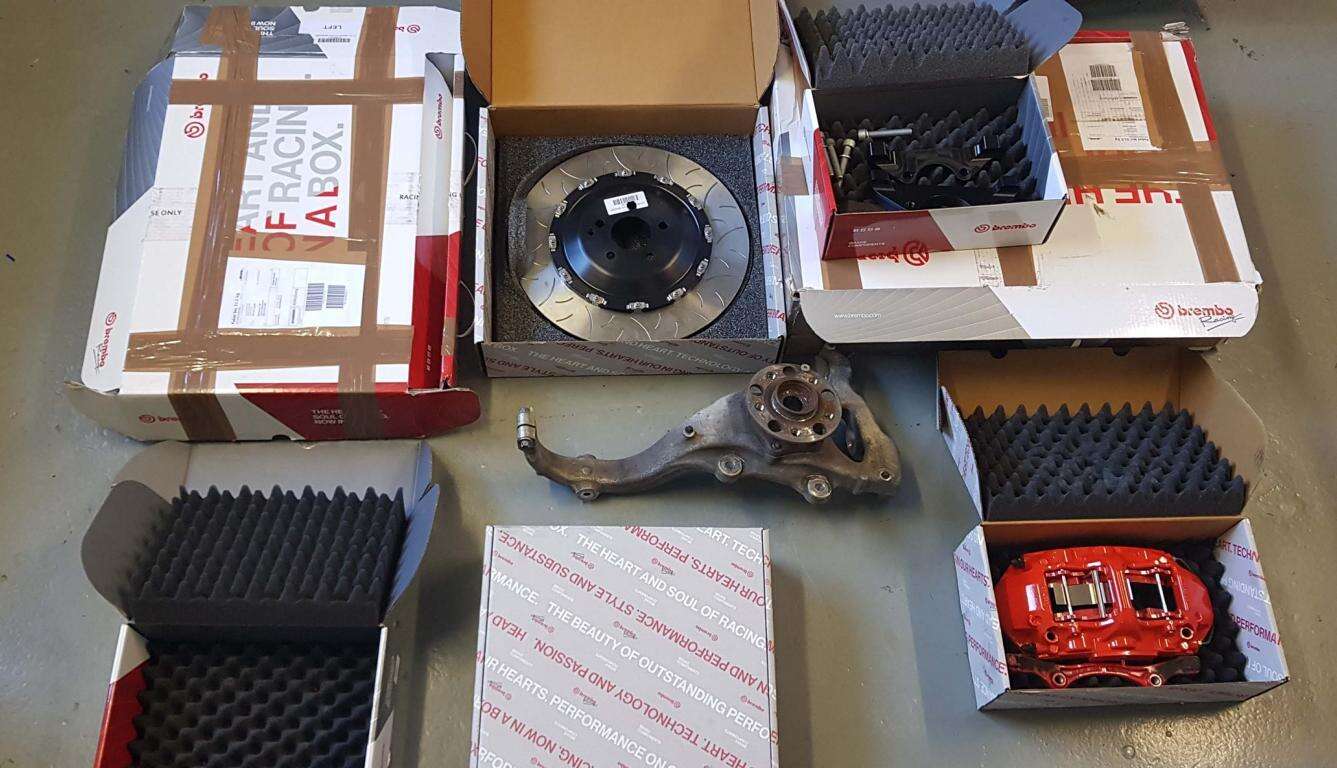

Hier kannst du sehen wie Christian uns seine Teile geschickt hat.

Einfach alles sauber verpacken und zur Post bringen! Innerhalb von 2 Tagen sind die Teile bei uns und wir können mit dem Vermessen und Prototyping beginnen.

Vorderachse

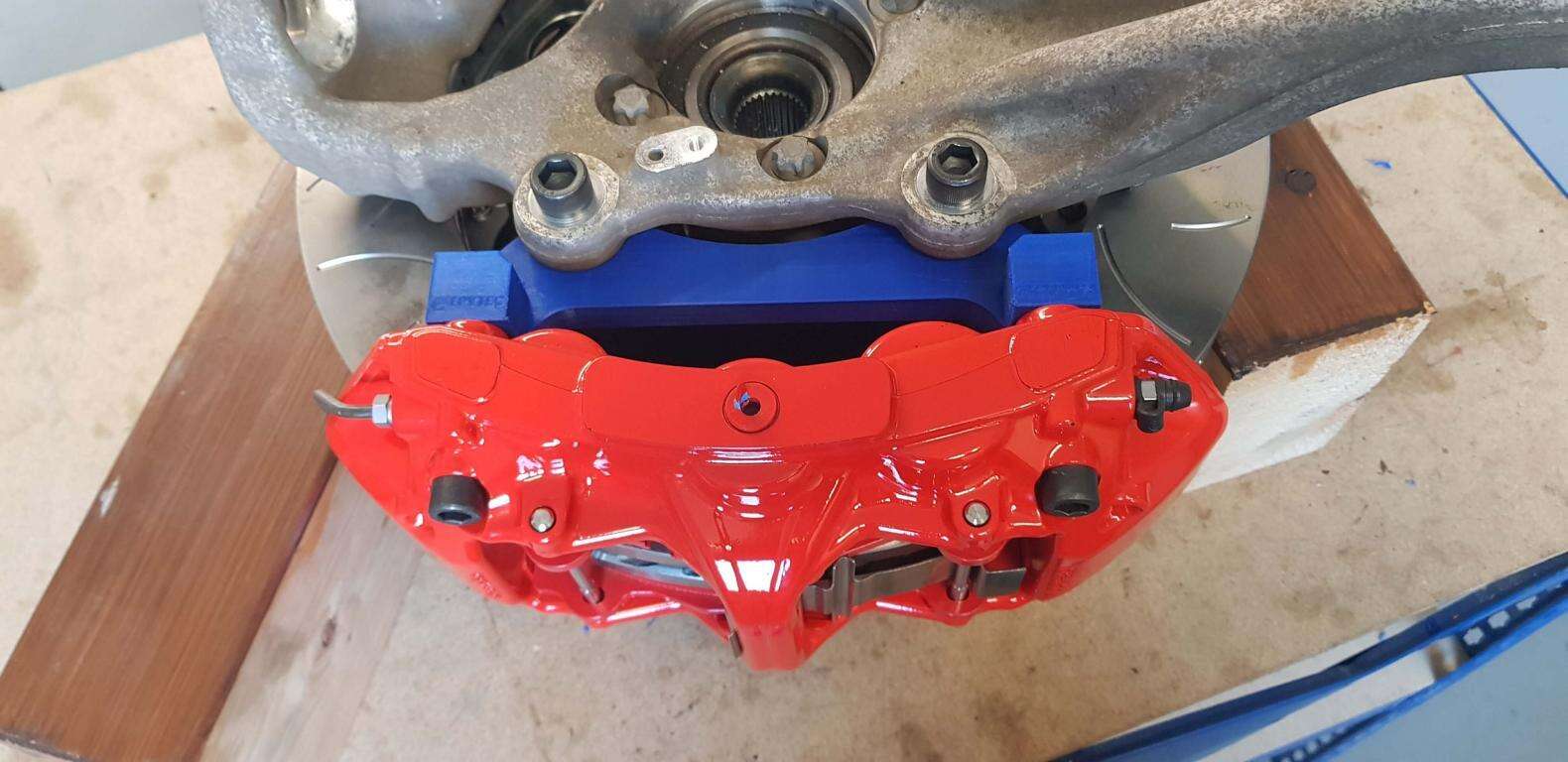

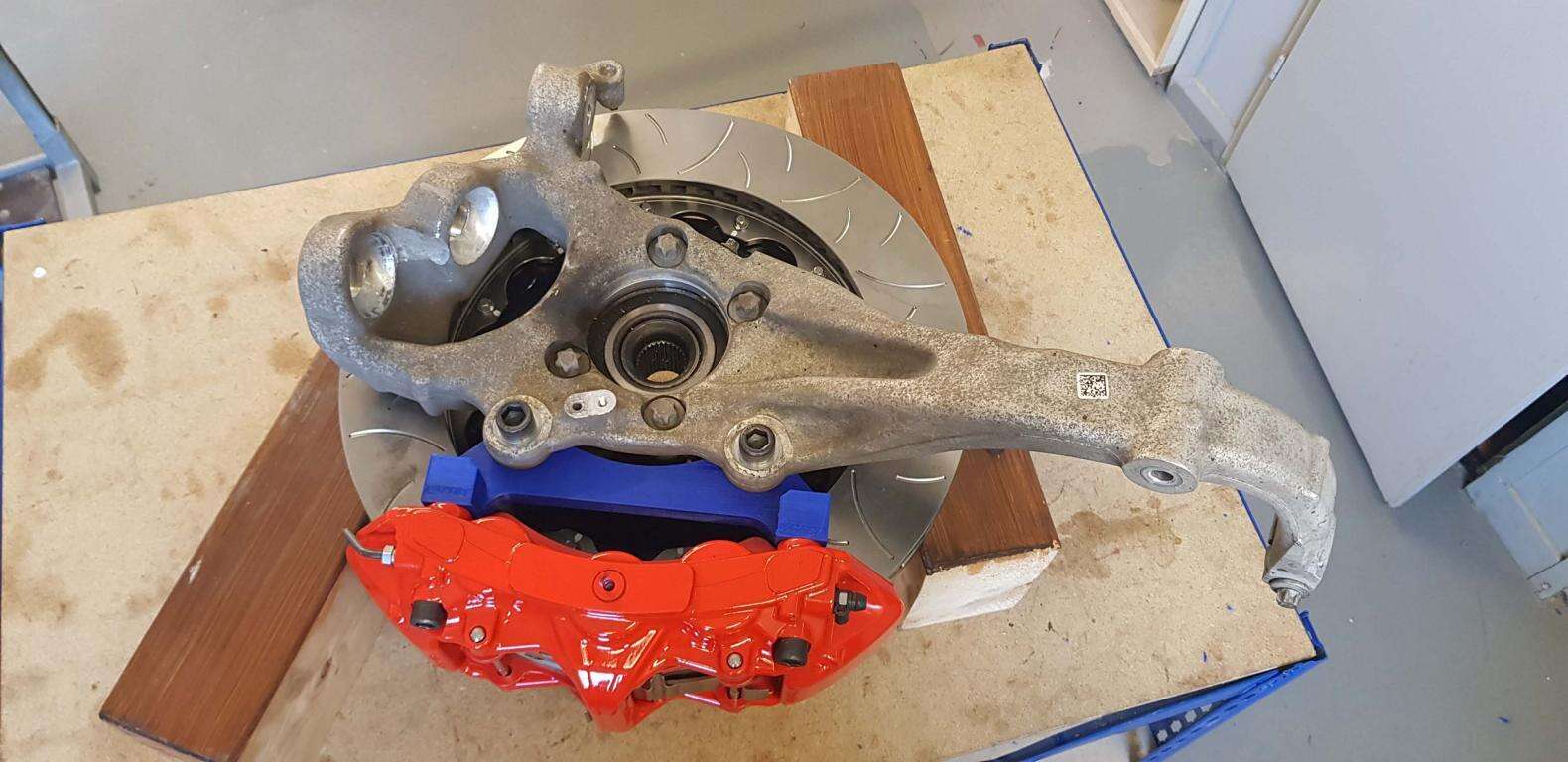

Bei diesem Projekt war die Anfertigung des Adapters für die Vorderachse „Tagesgeschäft“ für uns. Wie du auf dem Bild sehen kannst, wurde es ein ganz normaler „L-Adapter“, welche wir nahezu jeden Tag fertigen!

Hinterachse

Die Hinterachse hingegen erwies sich als „Adapter“ sehr komplex, da es ermöglicht werden musste, dass der Adapter an einem Stück sein muss, um Bremssattel und Handbremssattel zu verbinden.

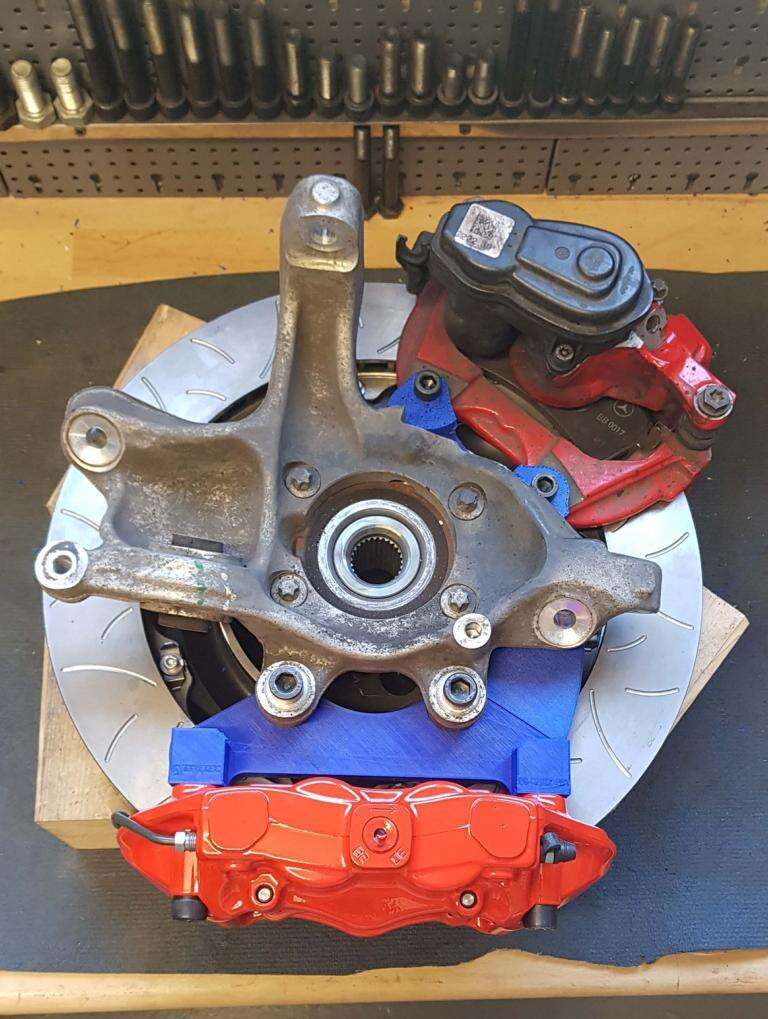

Die Krux an der Sache war, dass unser Drucker etwas zu klein war, um den Adapter an einem Stück zu drucken, daher mussten wir uns behelfen und den Adapter für den Mercedes MB S63 Amg (BJ 2017) aus 2 Stücken drucken um ihn zum Test zu montieren.

Nachdem das Prototyping abgeschlossen war und die Adapter an den Brembo GTR 6-Kolben Sattel (20A09202) mit der GTR Bremsscheibe (103.9502E) gepasst haben, konnten wir den Auftrag an die Fertigung weiterleiten und mit dem Fräßen der Tuning Adapter starten.

Fräsen

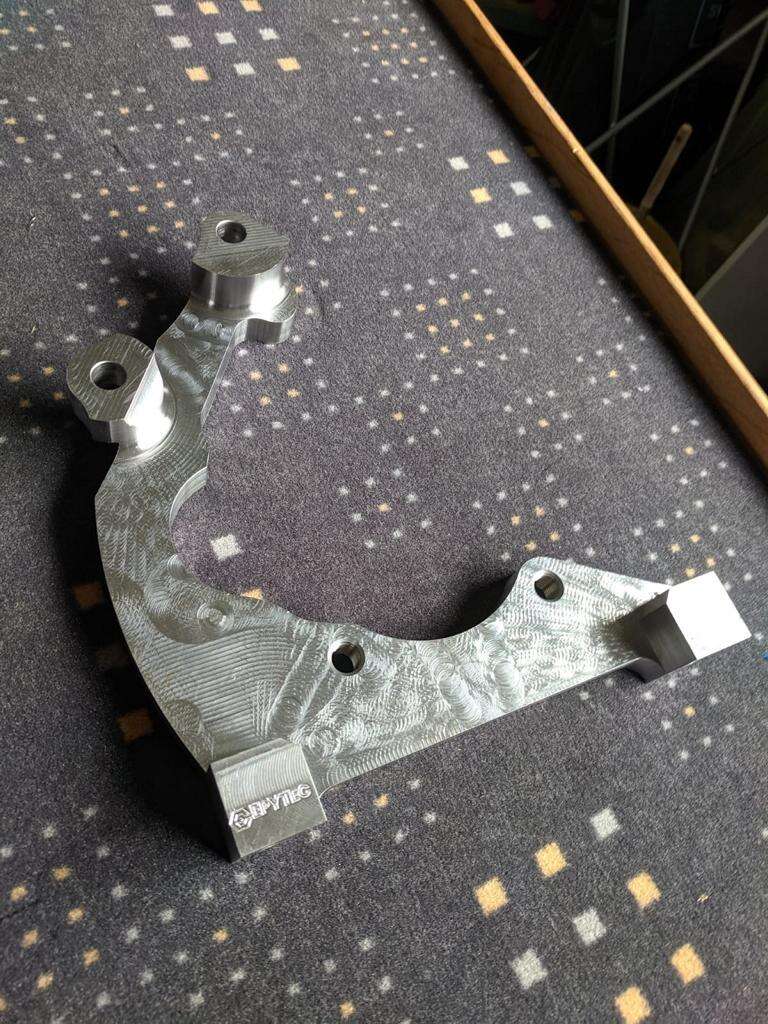

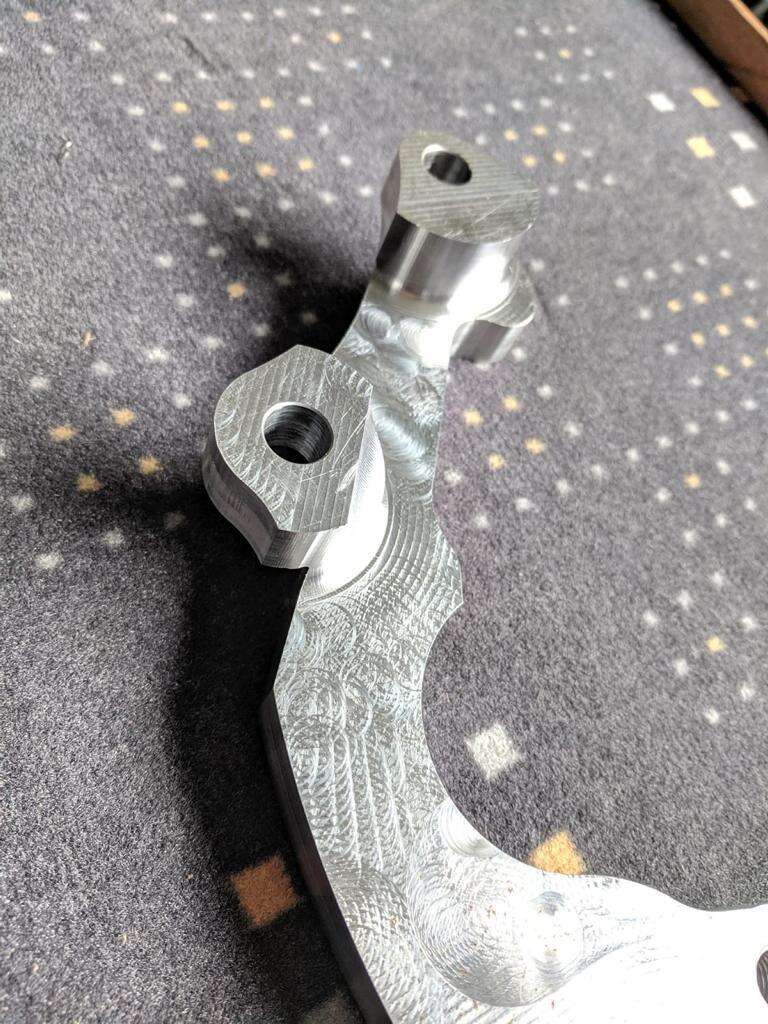

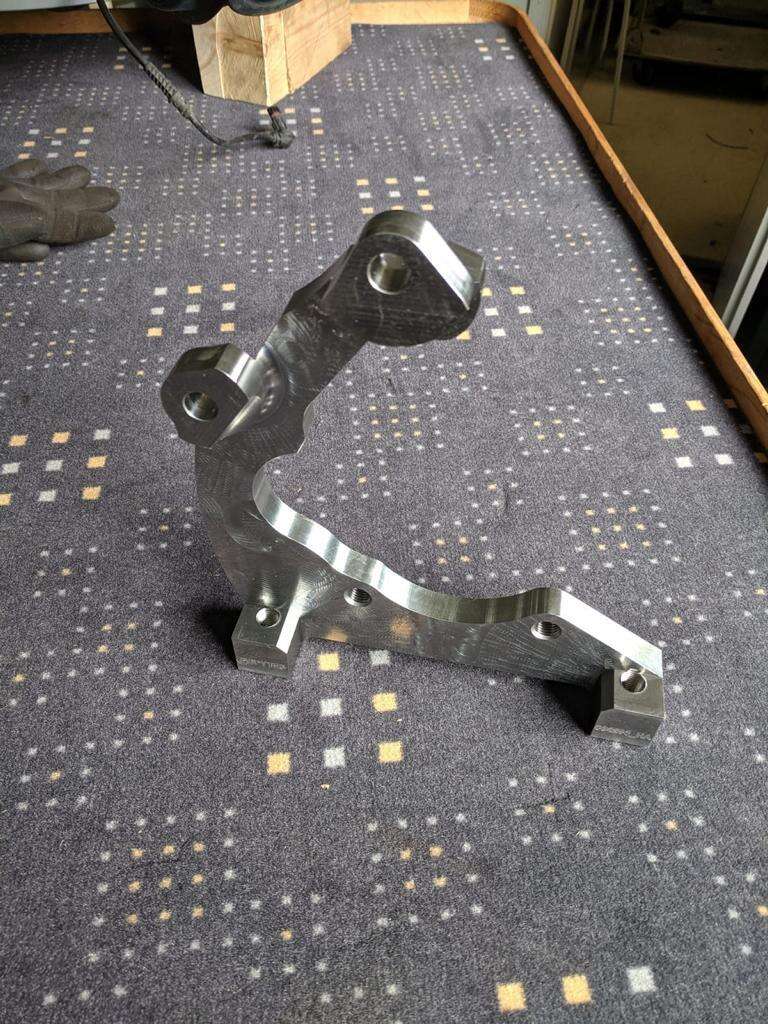

Rund 4 Wochen später hatten wir die fertig gefrästen und verzinkten Tuning Adapter wieder bei uns im Haus, um sie ein letztes Mal mit allen Komponenten zu testen. Auf den folgenden Bildern kannst du sehen wie groß der Adapter schlussendlich geworden ist und was für eine „verrückte Form“ er hat.

Montage und Test

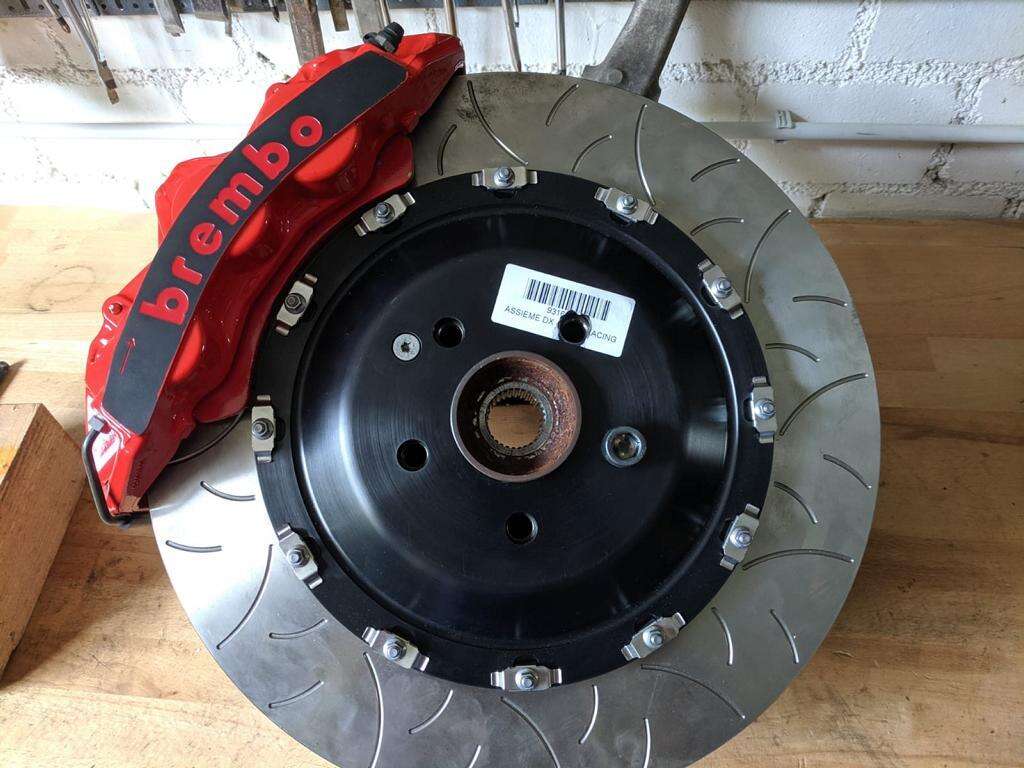

Bevor wir alles wieder verpackten und Christian die fertigen Tuning Adapter schicken konnten, montierten wir die Adapter probeweise bei uns in der Werkstatt, um zu testen, ob alles passgenau sitzt – was der Fall war, wie du auf den Bildern sehen kannst.

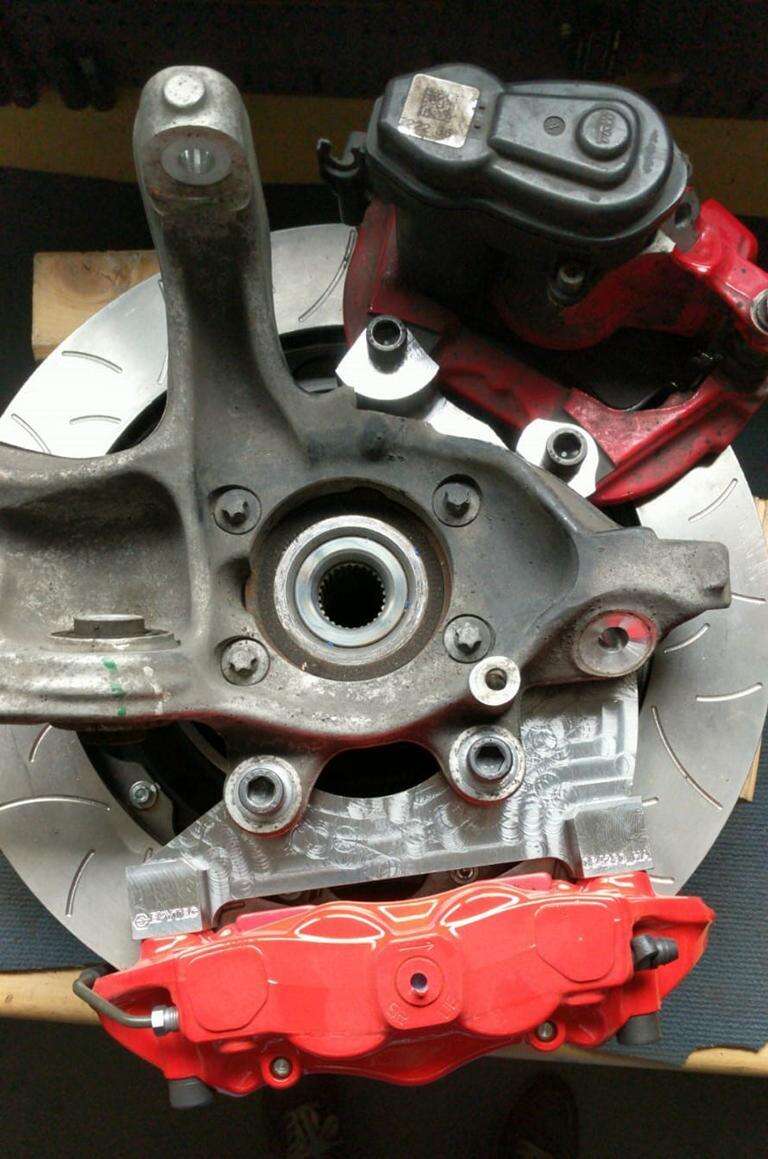

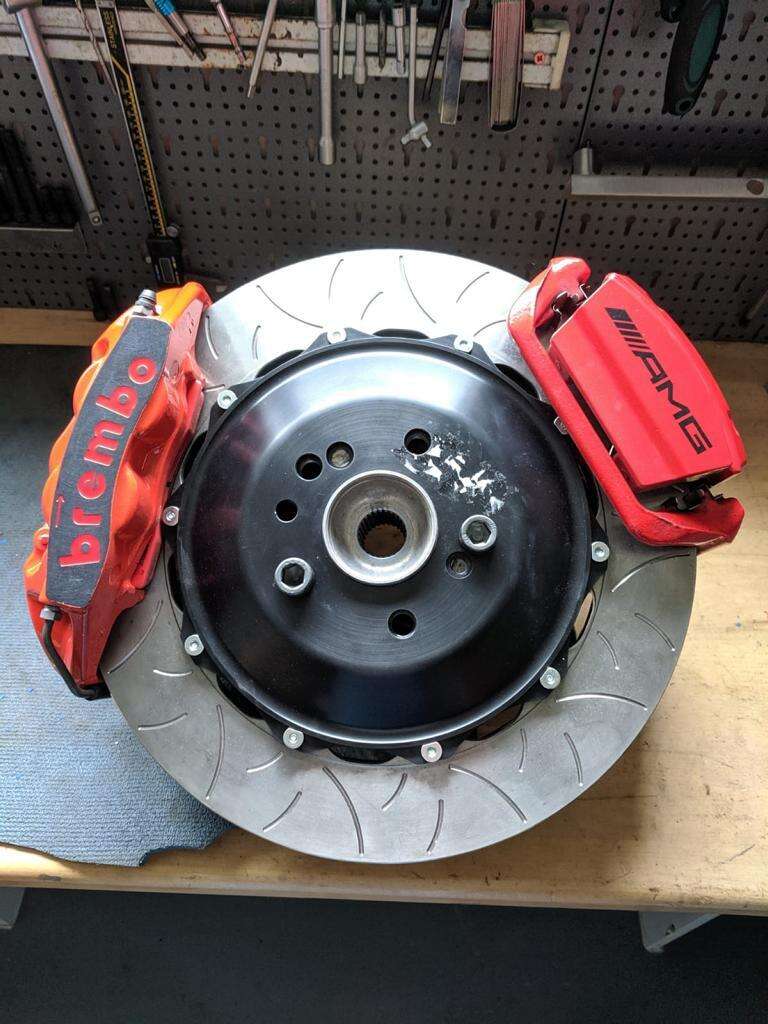

Hier sieht man nochmals genau wie wir das Problem, unseres Kunden Christian, mit dem gebogenen Adapter lösen konnten, damit Bremssattel und Handbremssattel perfekt zusammenwirken können.

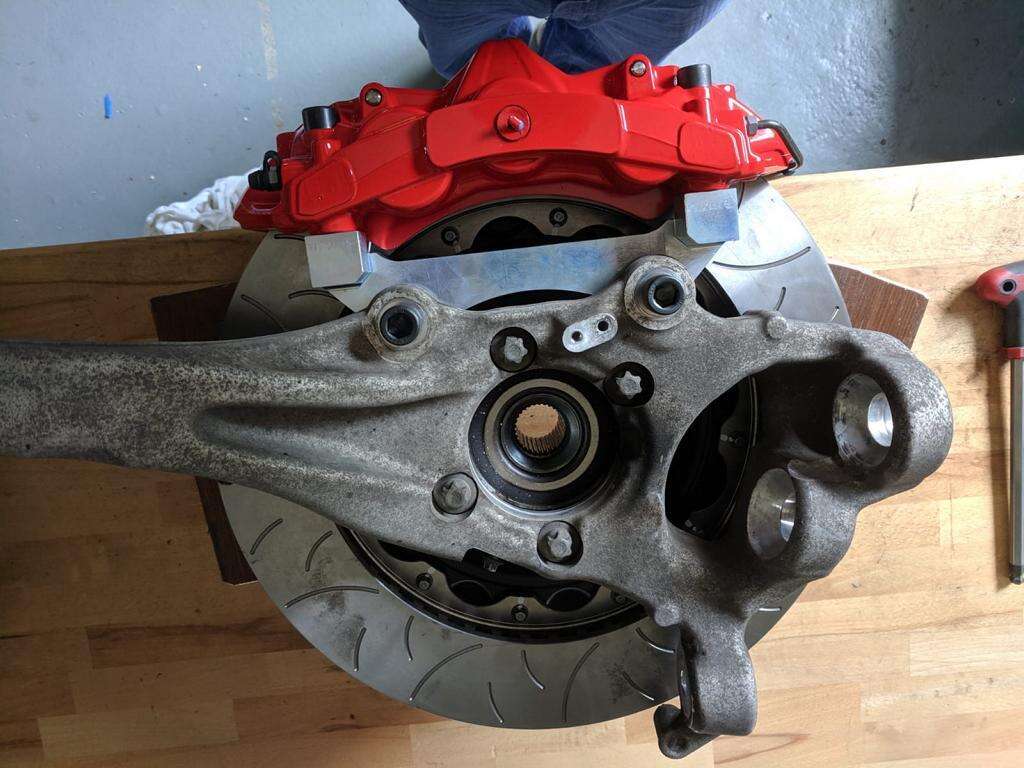

Vorderachse:

Hinterachse:

An Christian zurück

Nachdem alles gepasst hat, konnten wir Achse, Bremsscheibe, Bremssättel und die neuen Tuning Adapter einpacken und an Christian zurückschicken!

Wir helfen auch dir bei deiner individuellen Lösung

Willst du auch wie Christian einen Tuning Umbau von deiner Bremsanlage nach deinen Wünschen von uns angefertigt haben? Dann melde dich bei uns einfach über unser Kontaktformular und wir helfen dir auch deinen Umbau Traum zu verwirklichen. Durch unsere mehr als 15 jährige Erfahrung in der Herstellung von Tuningteilen können wir deinen Umbau schnell und kosteneffizient durchführen. Wir freuen uns über deine Anfrage!

Möchtest du die gleiche Bremsenkombination für den Mercedes MB S63 AMG haben? Dann schicke uns bitte eine Nachricht über unser Kontaktformular mit dem Verweis (............) und wir lassen dir ein Angebot für deine Sonderanfertigung zu kommen.
