Audi A4 8D Modell 97 Umbau auf die Audi S8 4E Keramik Bremsanlage mit 356x28mm Bremsscheiben

Der Kundenwunsch / Problem:

Unser Kunde Torsten möchte an seinem Audi A4 8D Modell 97 folgende Keramik Bremsanlage mit diesen Komponenten an seiner Hinterachse verbauen:

Bremsscheiben vom S8 4E 356x28mm, Teilenummer 4E0 615 602G
Keramik Bremsanlage vom Audi S8 4E, Teilenummer: 4E0 615 107/108
Zum Einbau muss entweder die Radnabe vom RS6 4B im originalen A4 Achsschenkel oder ein Adapter zur Radmittenzentrierung verwendet werden.

Unsere Umsetzung / Lösung:

Torsten trug alle benötigten Maße in unserem Bremssattelkonfigurator ein und wurde Schritt für Schritt geführt, was zu tun ist. Anhand der eingetragenen Maße wird automatisch eine Datei für unseren 3D-Drucker erzeugt. Dadurch erspart sich Torsten das Geld für eine Zeichnungserstellung.

3-D Prototyping

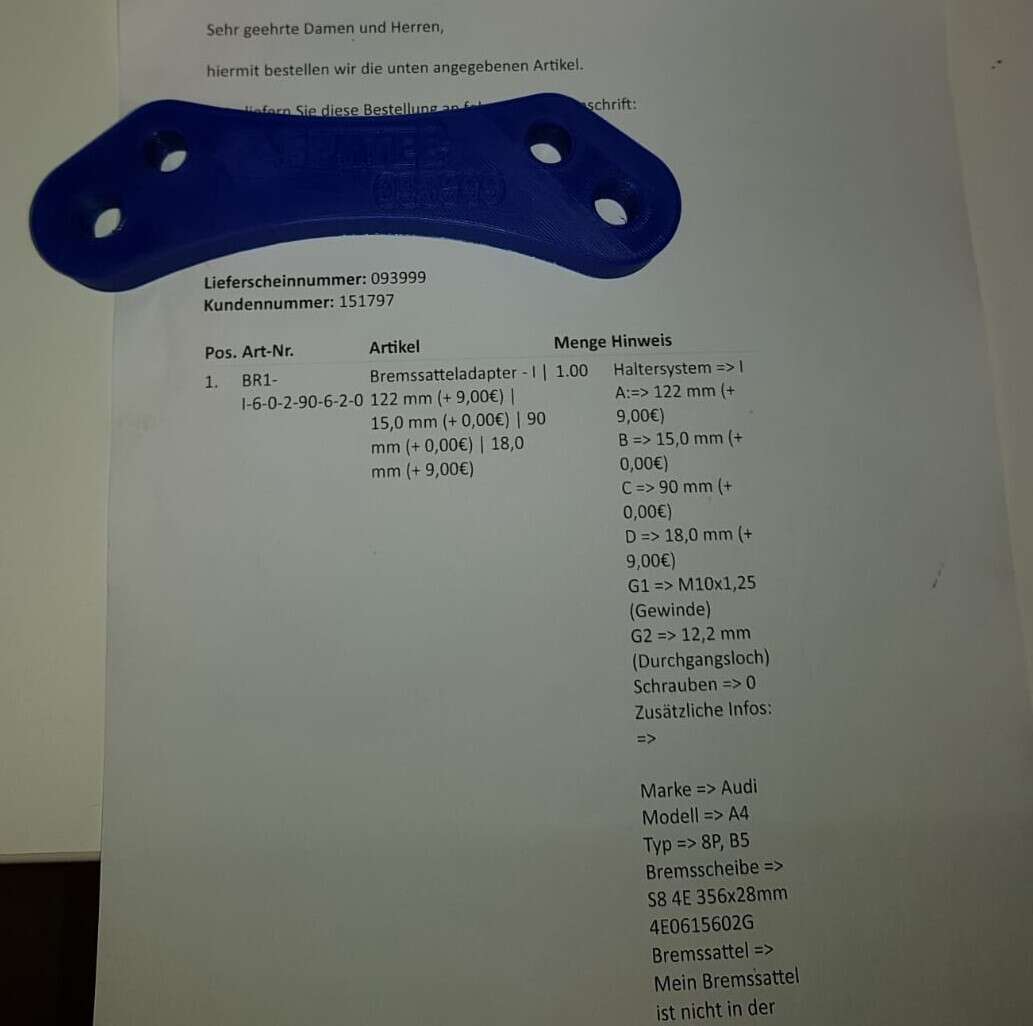

Der fertige Prototyp geht vorab zu Torsten, damit geprüft werden kann, ob alles passgenau ist und die Keramik Bremsanlage verbaut werden kann.

Torsten teilte uns nach dem probemontieren mit, dass noch 1-2 kleine Änderungen vorgenommen werden sollen, damit alles passgenau ist. Diese haben wir direkt umgesetzt und können nun mit der Fertigung der Tuning Adapter loslegen.

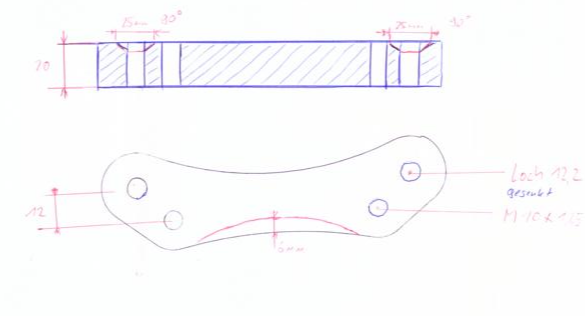

"Wie im Anhang zu sehen sind einige Änderungen notwendig. Die Adapterdicke wird von 18mm auf 20mm erhöht. Der Achsialabstand der inneren Bohrungen zu den äußeren Bohrungen wird von 15mm auf 12mm verringert. Der innere Adapterradius ist zu flach. Der Radius wird um 6 mm erweitert. Die äußeren Bohrungen (12,2mm Durchgangsloch) werden auf 25mm 90 Grad gesenkt. Zeichnung und Foto des modifizierten Kunststoffadapters sind angehängt."

Fertigung

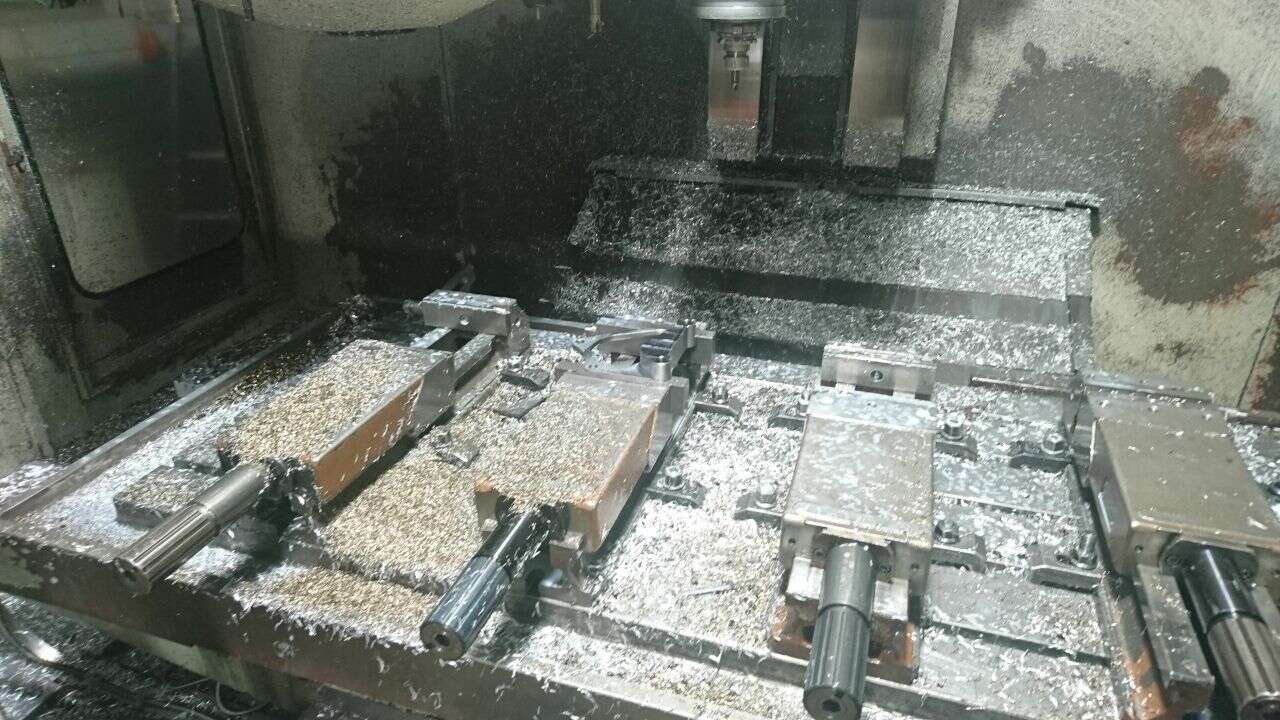

Nach Freigabe von Torsten fräsen wir den Bremsen Tuning Adapter für den Audi A4 8D Modell 97 jetzt passgenau. Anschließend wird dieser zum Oberflächenveredler gefahren.

Montage und Test

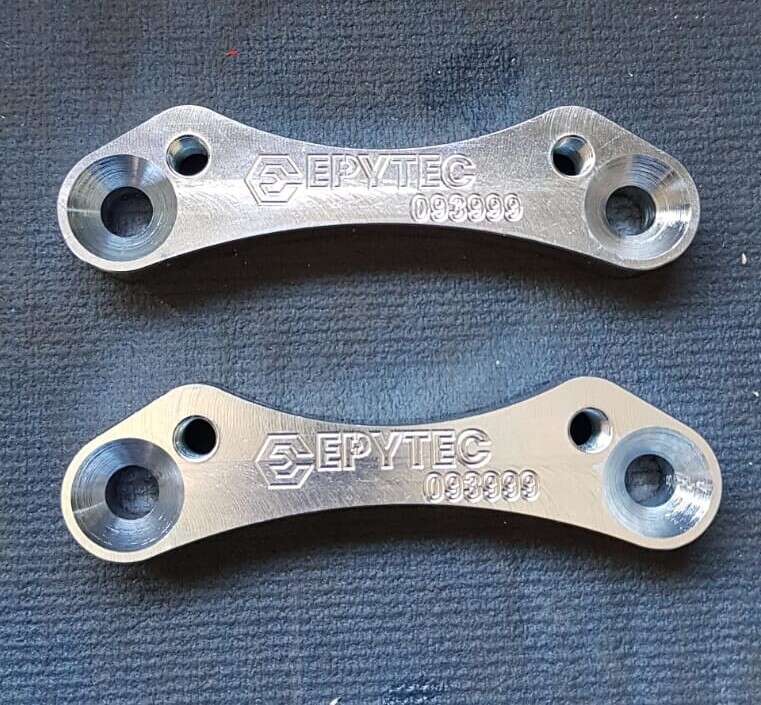

Der Tuning Adapter ist jetzt bei uns vom Oberflächenveredler angekommen, wir haben den Bremssatteladapter direkt an Torsten geschickt, damit er die Keramik Bremsanlage vom Audi S8 4E mit den 356x28mm Bremsscheiben an seinem Audi A4 8D Modell 97 verbauen kann.
